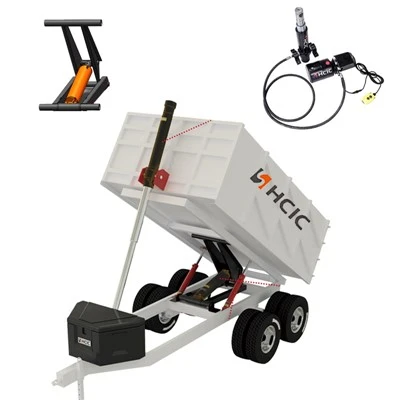

단동 유압 실린더

실린더 배럴

이 구성 요소는 전체 구조를 구성하는 다른 요소를 함께 유지합니다. 이를 통해 정렬되어 하나의 단위로 효율적으로 작동합니다.

피스톤로드

본질적으로 안정성을 제공하는 피스톤 로드는 피스톤을 헤드/베이스 플레이트 영역에 연결합니다. 파이프 내부의 유체 흐름으로 인해 발생하는 압력 추력 하에서 양호한 모양을 유지하는 데 필요한 강도로 단 한 방향으로만 움직일 수 있습니다.

실린더 헤드 및 베이스

헤드와 베이스 플레이트는 동일한 목적을 제공합니다. 막대의 둘레에 단단히 고정된 씰 또는 글랜드와 함께 작동 중에 파이프에서 먼지 입자가 들어오지 않도록 합니다. 여전히 들판을 관개하는 것과 같은 중요한 작업에 필요한 일정한 압력을 유지합니다. 포트는 액체가 이동할 수 있는 경로를 만들어 장기간 사용 시 원활한 작동과 완벽한 성능을 가능하게 합니다.

실린더 배럴
유압 실린더의 주요 구성 요소는 피스톤을 포함하는 이음매 없는 강관입니다. 이 튜브는 실린더가 원활하게 움직이도록 보장합니다. 압력과 마모를 견뎌야 합니다. 내부 압력 구역을 안전하게 둘러쌀 만큼 강해야 합니다. 제작 시 품질과 내구성을 보장하기 위해 연마된 튜브는 설계, 열처리, 코팅 조립 및 사용 전에 테스트 단계를 포함하는 고정밀 공차 가공 공정의 일부로 사용됩니다. 고압에 대한 강도를 제공하는 것 외에도 배럴 내부의 1차 씰 배치로 유체 누출이 억제됩니다. 이 필수 요소는 또한 모든 형태의 유압 시스템 장비 응용 분야에 필요한 오래 지속되는 탄력성을 제공합니다.

피스톤
유압 실린더의 중요한 부분은 피스톤으로, 원통형 배럴 내부의 압력 구역을 나누어 전력을 생성하고 선형 운동을 생성합니다. 이 힘을 전달해야 하는 하중으로 전달하는 피스톤 로드에 직접 부착됩니다. 최적의 효율성을 위해 자체와 벽 사이의 씰은 안전하게 유지되어야 합니다. O-링, U-컵 또는 V-링 실러는 양쪽 끝의 나사산 주위에 단단히 부착되어 높은 응력 수준을 견딜 수 있는 볼트 또는 너트로 둘 다 연결하여 이러한 강도를 보장합니다.

피스톤로드
실린더 로드는 일반적으로 피스톤 로드라고 하며 유압 실린더 어셈블리에서 중요한 요소입니다. 이 크롬 도금 강철 부품은 기계 구성 요소를 실린더에 연결하여 움직임을 통해 작업을 수행할 수 있도록 합니다.

실린더 헤드
실린더 헤드는 통합 로드 씰링 배열 또는 씰 글랜드로 실린더 배럴에 단단히 부착됩니다. 유압 실린더의 한쪽 끝에 있는 압력 챔버를 둘러싸고 유체 누출이 없도록 하여 내부 압력을 유지하는 데 도움이 됩니다. 이를 통해 특정 유형의 유압 시스템에 최적의 성능을 제공하고 시간이 지남에 따라 적절한 유지 관리가 부족하여 발생할 수 있는 손상을 방지합니다. 이러한 요소는 신뢰성과 효율성을 유지하는 데 필요합니다.

실린더베이스
실린더 베이스는 배럴에 연결되어 이동식 장비에 고정하여 측면에서 액체가 나오지 않도록 합니다. 이 구성 요소를 제작할 때 일반적으로 사용되는 재료는 강철, 주철 및 알루미늄입니다. 고무 또는 플라스틱 링 베이스는 피스톤 로드, 실린더 배럴 및 엔드 캡 사이에 각각 안전한 씰을 만듭니다. 이러한 씰이 유압 실린더의 최적 작동을 위해 유체 누출을 방지하기 위해 완벽한 핏을 제공하는 것이 필수적입니다.

물개와 샘
유압 실린더의 씰과 글랜드는 유체 누출을 방지하고 압력을 유지합니다. 실린더 작동 압력, 속도, 작동 온도 등과 같은 특정 조건에 따라 올바른 재료와 설계를 선택하는 것이 중요합니다. 엘라스토머 니트릴 고무 씰은 낮은 온도에서 가장 잘 작동합니다. 플루오로카본 비톤 씰은 더 높은 온도에 더 적합합니다.

포트
유압 실린더는 최적의 성능을 보장하고 위험한 누출을 방지하도록 설계된 수많은 포트를 가지고 있습니다. 여기에는 NPT, SAE O-링, 파이프 나사산 반 커플링 및 환기 포트가 포함됩니다. 유체 흐름을 확보하고 누출 위험을 줄이기 위해 테이퍼형 시트와 씰이 특징입니다. 결과적으로 적절한 포트 설계는 유압 시스템 내에서 안전한 작동을 보장하는 데 중요합니다.

설계
설계 단계에서 고객의 사양은 유압 실린더의 재료, 허용 오차 및 치수를 자세히 설명하는 기술 도면으로 변환됩니다. 이것은 전체 프로세스에서 가장 중요한 단계이며, 모든 구성 요소를 생산하기 전에 각 고객에게 완전한 기술 도면이 제공되도록 하는 데 주의를 기울이는 이유입니다. 설계는 애플리케이션에 필요한 성능 결과, 고객의 예산, 크기 제약 및 기타 고려 사항을 고려합니다.

가공
다양한 고용량 CNC 선반, 밀링 및 드릴링 장치를 사용하여 현대식 유압 실린더를 생산할 수 있습니다. 이러한 기계는 효율적인 가공 및 조립을 위해 생산 라인의 셀에 배치됩니다. 막대 자체는 선삭 및 경화 크롬으로 사전 제조되어 올바른 크기의 실린더로 제조할 준비가 됩니다. 스테인리스 또는 고강도 강철도 사용할 수 있습니다.

최신 CNC 장비는 제조업체에 복잡하고 비표준적인 유압 실린더를 가공할 수 있는 유연성을 제공합니다. 대량 생산 중에 기계에 장착된 정확한 측정 구성 요소를 통해 사이클에서 품질 관리가 수행됩니다. 수동 선반은 때때로 프로토타입과 소량 주문에도 사용됩니다.

집회
조립은 가공 전에 고객과 합의한 기술 도면에 따라 이루어집니다. 이는 조립 과정에서 필요한 재료 취급량을 최소화하기 위한 품질 검사가 선행됩니다. 조립에는 용접이 포함될 수 있으며, 이 경우 가장 강한 접합을 보장하기 위해 모든 주의를 기울입니다. 용접은 CNC 용접 장치를 통해 자동화되거나 고강도 또는 불규칙한 접합이 필요한 경우 수동으로 수행할 수 있습니다. 용접 설계는 가상 환경에서 미리 테스트되고 용접 강도는 파괴 테스트를 통해 검증됩니다.

테스트
각 실린더는 사양과 내구성을 확인하기 위해 전력 및 부하 하에서 엄격한 성능 테스트를 거칩니다. 품질 관리 절차를 통해 결함을 배제하고, 사양은 고객 기대에 따라 확인됩니다. 당사는 좌표 측정기(CMM)를 사용하여 품질 기준을 확인하고 배송 전에 각 실린더를 교정합니다.

테스트와 검사는 제조 공정의 필수적인 부분이지만, 시각적 검사와 환경 제어도 가공 및 조립 단계에서 이루어집니다. 예를 들어, 실린더의 내부 표면에 먼지가 쌓이지 않도록 공정 전반에 걸쳐 주의를 기울여 작동을 방해할 수 있습니다.

단동 유압 실린더와 복동 유압 실린더의 기본적인 차이점은 이 두 가지 유형의 실린더의 작동 메커니즘에 있습니다. 단동 실린더에서 유압 유체는 실린더 피스톤의 한쪽에서만 작용합니다. 펌프에서 생성된 압력은 유체를 통해 전달되어 피톤을 확장합니다. 단동 유압 실린더에서 스프링은 중력이나 중량 하중에 의해 생성된 힘에 의해 원래 위치로 수축됩니다. 그러나 복동 유압 실린더의 경우 유압 유체는 피스톤의 양쪽에서 작용합니다. 이러한 실린더는 피스톤의 수축 및 추출을 위한 포트가 양쪽 끝에 있으며 힘은 양쪽 끝에서 생성됩니다. 복동 유압 실린더에서는 피스톤을 양쪽으로 움직이는 데 외부 힘이 필요하지 않습니다.

단동 유압 실린더와 복동 유압 실린더의 차이점은 실린더를 보면 알 수 있는데, 바로 이 실린더에 있는 포트 수입니다. 단동 유압 실린더는 일반적으로 포트가 하나 있습니다. 이 포트는 유압 호스 피팅을 통해 펌프와 연결되고, 이 호스를 통해 압력을 가해 피스톤을 확장한 다음 무게에 의해 피스톤이 원래 위치로 수축됩니다. 복동 유압 실린더의 경우 실린더에 두 개의 포트가 부착되어 있습니다. 어드밴스 포트라고 하는 한 포트는 유압 호스를 부착하고 피스톤을 확장하는 데 사용되고 다른 포트는 피스톤을 수축하는 데 사용됩니다.

단동 유압 실린더는 조립, 설치 및 유지 관리가 쉬운 간단한 기계입니다. 반면, 복동 유압 실린더는 유지 관리가 더 많이 필요하고 설치가 비교적 어려운 복잡한 기계입니다.

유압유 오염
유압유는 효과적인 유압 작동에 필수적이며, 실린더를 윤활하고 열 발산과 동력 전달을 돕습니다. 그러나 오염된 유압유는 장비 손상을 초래할 수 있습니다. 이물질은 연마제 역할을 하여 중요한 내부 구성 요소를 손상시키거나 유체 흐름 경로에 막힘을 일으킵니다.

오염을 방지하려면 먼저 다양한 유형의 유압유를 이해하고 장비에 맞는 올바른 공식을 사용해야 합니다. 또한 유체 저장고가 이물질로부터 보호하기 위해 단단히 밀봉되어 있는지 확인합니다. 유체를 정기적으로 모니터링하여 깨끗하고 입자가 없는 상태를 유지하도록 합니다.

마모되거나 손상된 피스톤 씰
씰은 유체 누출을 방지하는 데 뛰어나지만 시간이 지남에 따라 자연스럽게 마모됩니다. 마모되거나 손상된 피스톤 씰을 교체하지 않으면 유체 누출이 발생하고 시스템에 유압 유체 수준이 부족해질 수 있습니다. 이로 인해 실린더가 유압적으로 잠겨 완전히 수축되거나 확장되지 않을 수 있습니다. 마모된 씰은 씰과 실린더 로드 사이에 정렬 불량 문제를 일으켜 실린더 수축 문제를 일으킬 수도 있습니다.

이러한 문제를 예방하는 것은 쉽습니다. 정기적으로 씰의 손상을 점검하고, 항상 시스템의 작동 온도와 압력에 맞는 올바른 크기와 재질의 교체 씰을 사용해야 합니다.

3 실린더 로드 또는 배럴의 기계적 손상
실린더 막대와 배럴은 무거운 물체나 기계에 부딪히는 것부터 실린더가 처리할 수 있는 것보다 더 무거운 하중을 들어올리려는 시도에 이르기까지 여러 가지 이유로 손상될 수 있습니다. 막대와 배럴이 변형되면 실린더가 올바르게 스트로크하지 못해 완전히 수축할 수 없게 됩니다.

유압 실린더를 과부하하거나 잘못 취급하지 않도록 하여 기계적 손상 위험을 줄이세요. 손상의 첫 징후가 보이면 막대와 배럴을 교체하는 것은 수축 문제를 해결할 뿐만 아니라 안전 문제를 예방하고 장비가 영구적으로 손상되는 것을 방지하는 데 중요합니다.

압력 불균형
내부 압력 불균형은 실린더 시스템 내에서 오작동을 일으켜 확장 및 수축 능력에 영향을 미칠 수 있습니다. 이러한 불균형은 유압 유체 누출이나 정렬 불량과 같은 문제로 인해 발생할 수 있습니다. 균형 잡힌 압력은 실린더 수축 노력에 기본이 되며 불균형은 점진적 또는 즉각적인 고장으로 이어질 수 있습니다.

불일치가 커지기 전에 해결하려면 유압 실린더 시스템의 압력 수준을 모니터링해야 합니다. 압력 불균형을 방지하고 손상을 피하기 위해 필요에 따라 밸브와 씰을 조정하거나 교체하세요.

극한의 온도
유압 실린더는 특정 온도 범위에서 효율적으로 작동하지만, 범위를 벗어나 작동하면 성능 문제나 손상이 발생할 수 있습니다. 강렬한 고온은 씰 손상을 가속화하거나 유압 유체를 저하시켜 유체 누출이나 불안정한 작동으로 이어질 수 있습니다. 극한의 저온은 유압 유체가 느리고 걸쭉해져서 윤활 특성이 감소하고 확장 및 수축이 불가능해질 수 있습니다.

지정된 온도 범위를 벗어나 작동하여 유압 실린더가 수축되지 않는 경우 작동을 중단하고 안전한 온도로 돌아온 후에만 재개하십시오. 다시 시작하기 전에 유압 유체, 씰 및 밸브가 여전히 안정적이고 사용하기 안전한지 확인하십시오. 장비를 보호하기 위해 지정된 온도 범위 내에서만 유압 실린더를 사용하십시오.

유압 실린더 드리프트
때때로 유압 실린더는 수축되지 않아야 할 때 수축됩니다. 유압 실린더 드리프트로 알려진 이 문제는 내부 유체 누출로 인해 발생하며, 하중이 가해질 때 유압 실린더가 천천히 수축되는 것이 특징입니다. 가벼운 작업에서는 그렇게 심각하지 않지만, 무거운 하중을 받는 유압 실린더 수축은 주요 장비 손상을 일으키고 근처에 있는 사람의 생명을 위협할 수 있습니다. 유압 실린더 드리프트를 방지하기 위해 유압 유체 레벨을 정기적으로 점검하고 실린더를 검사하여 누출 유체의 증거가 있는지 확인하십시오.

부적절한 설치
유압 실린더를 잘못 설치하면 해로울 수 있으며 여러 가지 기계적 문제가 발생할 수 있습니다. 부적절한 설치로 인해 발생하는 일반적인 문제로는 정렬 불량, 가속된 마모 및 저하, 전체 시스템 고장이 있습니다. 이러한 문제로 인해 유압 시스템에 부담이 가해져 확장 및 수축 기능이 손상됩니다.

유압 실린더를 설치할 때는 모든 제조업체 지침을 특별히 주의해서 따라 실린더를 올바르게 설치하세요. 시스템을 자주 관찰하여 작동을 모니터링하고 기능적 문제가 발생하면 신속하게 파악하세요.

정기적인 유지관리 부족
이제 여러분은 아마도 근본적인 주제를 추측했을 것입니다. 정기적인 유지관리는 유압 실린더를 보호합니다. 실린더는 내구성과 수명을 위해 제작되었지만 유압 시스템의 모든 측면에 대한 정기적인 유지관리 점검을 수행하는 것이 필수적입니다. 실린더 유지관리를 최신 상태로 유지하지 못하면 성능이 저하되거나 장비가 손상되거나 작동이 실패할 수 있습니다.

유압 실린더를 평가하기 위해 유압 유체에서 씰, 밸브 등에 이르기까지 일상적인 테스트를 구현합니다. 움푹 들어간 부분, 구부러진 부분 또는 손상이 있는지 확인하고 필요에 따라 시스템을 수리합니다. 시스템 상태를 파악하면 유압 실린더가 수축되지 않는 이유를 빠르게 파악하여 문제를 해결하고 가능한 한 빨리 작업에 복귀할 수 있습니다.
